Keystone correctie. Wel of geen goed idee?

Keystone correctie. Wel of geen goed idee?
Geplaatst op 23-8-2021 door Rick

Wanneer je op zoek gaat naar een beamer, is de kans groot dat je bij de specificaties de term 'keystone correctie' tegenkomt. Keystone correctie is een techniek waarmee trapezevorming van een projectie hersteld kan worden. Deze functie vind je bij veel beamers terug. In deze blog laten we zien hoe trapezevorming van het beeld ontstaat, kijken we naar manieren om deze vervorming van de projectie te voorkomen, leggen we uit wat keystone correctie doet en behandelen we de negatieve invloed die deze correctie techniek heeft op de kwaliteit van jouw beeldervaring.

Hoe ontstaat trapezevorming binnen een projectie?

Als je een beamer gaat aanschaffen zijn er altijd een aantal zaken waar je op moet letten. Zodra je hebt bepaald hoe groot het scherm voor jouw thuisbioscoop of zakelijke projectie moet zijn en waar het projectieoppervlak zich gaat bevinden, kan je op zoek naar de plek waar je de beamer wilt ophangen of neerzetten. De afstand waarop de beamer van het scherm moet komen te hangen is afhankelijk van factoren als de gewenste projectiegrootte en de throw ratio die per beamer flink kan verschillen. Voor een mooi uitgelijnde projectie dient de lens van de projector kaarsrecht richting het scherm te staan. Als de lens schuin op jouw projectieoppervlak gericht staat, bijvoorbeeld wanneer je de beamer omhoog of omlaag richt, treedt er trapezevorming op in het beeld. Op de foto hieronder zie je hoe wij de trapezevorm hebben gecreëerd in de donkere demonstratieruimte van onze showroom door de beamer vanaf de vloer omhoog te richten. De afstand van de projector naar het scherm is aan de onderkant korter dan aan de bovenkant, waardoor deze naar boven breder uitloopt.

Hier zie je de trapezevorm die ontstaat wanneer je de beamer vanaf onderen schuin naar boven richt

Hoe voorkom je trapezevorming?

Wanneer je de beamer op zijn pootjes gaat neerzetten moet je opletten dat de lens qua hoogte gelijkloopt met de onderste zijde van het witvlak. Indien je de beamer ondersteboven gaat ophangen, dient de lens gelijk te staan met de bovenste zijde van het witvlak. Dit geldt overigens alleen voor beamers waarbij de beamerlens gelijk is aan de onderkant/bovenkant van de projectie. Het geldt namelijk niet voor beamers waarbij aangegeven is dat de beamerlens gelijk is aan het midden van de projectie. Hangt de lens gelijk met de start van jouw gewenste projectie oppervlak en hangt de lens ook in het horizontale middelpunt? Dan is een optimale uitlijning van jouw projectie zeker mogelijk.

Hang je een beamer strak aan het plafond, maar moet de projectie 40 cm lager beginnen? Dan zijn er eigenlijk maar een aantal opties. Allereerst kan je er voor kiezen om een beamerbeugel aan te schaffen waarmee je de beamer meer kan laten zakken en op de perfecte hoogte kan afstellen. Bij ruimtes met een hoog plafond hangt een beamer dan niet in de weg. Indien jouw ruimte een lagere positie van de beamer niet toelaat, kan je zoeken naar een beamer met verticale lens shift. Dit is een techniek die de projectie in hoogte kan verplaatsen zonder dat hierbij beeldkwaliteit verloren gaat. Helaas gaat het vaak slechts om enkele centimeters dus kunnen grote hoogteverschillen hiermee niet opgelost worden. Ten slotte kan je besluiten om de beamer schuin naar beneden richten. Hierdoor begint de projectie lager, maar ontstaat er dus ook een trapezevorm. Deze is te corrigeren wanneer een beamer over verticale keystone correctie beschikt. Helaas heeft dit wel negatieve consequenties voor de kwaliteit van jouw beeld.

Dankzij de verticale keystone correctie is de trapezevorm qua beeld recht getrokken, maar nu worden er wel pixels en licht verspild.

Wat is keystone correctie en waarom gebruiken wij dit liever niet?

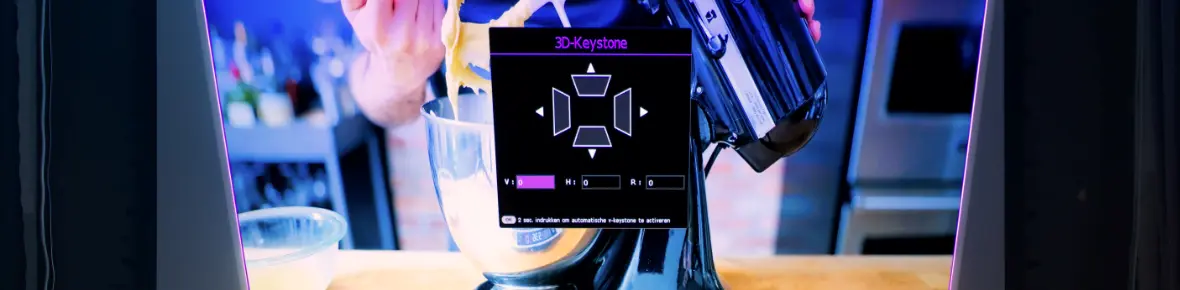

Als een beamer over horizontale en verticale keystone correctie beschikt, is de trapezevorm aan te passen door het beeld binnen jouw projectie horizontaal en verticaal recht te trekken. Dit is handmatig via de afstandsbediening te doen, maar er zijn ook beamers die over automatische keystone correctie beschikken. Keystone correctie biedt jou de mogelijkheid om met de beamer binnen de projectie een recht beeld te creëren, ook wanneer de beamer links of rechts van het scherm hangt/staat en schuin op het projectieoppervlak gericht wordt. Wij streven natuurlijk altijd naar een optimale projectie en het nadeel van het gebruik van keystone correctie is dat er geprojecteerde pixels en licht opgeofferd worden.

Op de foto hierboven hebben we het beeld uit de eerdere foto rechtgetrokken via de verticale keystone correctie. Je ziet nog goed de contouren van de trapezevorm. Het is duidelijk dat een deel van het geprojecteerde licht en de pixels niet naar onze afgespeelde video gaat. Daarom raden wij gebruik van te veel keystone correctie zeker niet aan. Nu zal het waarschijnlijk niet in elke situatie lukken om het beeld netjes uit te lijnen. Maar het toepassen van een klein beetje keystone correctie om een mooi recht beeld te krijgen, zal voor relatief weinig kwaliteitsverlies zorgen. Heb je advies nodig om het gebruik van keystone correctie in jouw situatie te beperken? Onze projectie-specialisten staan voor je klaar en helpen jou graag!
